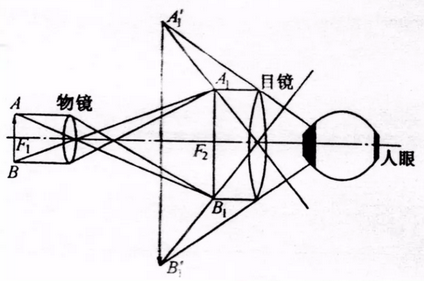

金相显微镜放大原理

　　金相显微镜是由两块透镜（物镜和目镜）组成，并借助物镜、目镜两次放大，使物体得到较高的倍数。放大率与物镜和目镜的焦距乘积成反比。

金相显微镜的光学系统

物镜＋目镜＋照明系统＋光栏＋滤色片

　　1、物镜：显微镜成像质量主要决定于物镜的优劣，因此它是显微镜中的最重要光学零件。

　　2、物镜的分辨率：是指将试样上的细微组织构成清晰可分的能力。

　　３、象差：一般实用光束均要有一定宽度，而且物体的发光点也不可能全部都用在光轴上，对不同波长的光折射率也不相同。因此，实际的光学系统与近轴光学系统所得图像有所偏差。

　　４、目镜：是将物镜放大的中间象再次放大。

　　５、放大倍数=物镜放大倍数×目镜放大倍数。

　　６、观察：为了保证在聚焦过程中物镜不触及试样的操作次序是先调节粗动螺丝使物镜接近试样，再通过目镜观察试样时用微动螺丝进行调节。

金相显微组织检验方法

　　1、试样的侵蚀一般情况下显示组织用4%硝酸酒精溶液侵蚀。

　　2、在显微镜下观察铁素体为均匀明亮的多边形晶粒。

　　3、渗碳体不会被硝酸酒精溶液腐蚀，所以在显微镜下显示白亮颜色。

　　4、珠光体在高倍显微镜下可以看到是条状渗碳体分布于铁素体机体上，在低倍显微镜下呈片层状特征.。

金相显微镜的操作

　　 1、 操作者必须充分了解仪器设备的结构原理，使用方法，严守操作规程；

　　 2、操作时双手要干净，试样观察面应用酒精清洗并吹干；

　　 3、操作显微镜时，多镜头要轻拿轻放，不用的镜头应随时放入盒中，不能用手触摸镜头；

　　 4、调整焦距时，应先轻轻转动粗调，使物镜和观察面尽量靠近，并从目镜对焦，然后轻轻转动微调，直到调节成像清晰为止。在调节中必须避免物镜和试样磨面碰撞，损坏镜头；

　　5、显微镜使用完毕后，应及时将物镜、目镜卸下，放入盒中，最后切断电源。

金相显微镜的维护

　　1、金相显微镜的工作地点必须干燥、少尘、少震动，不应放在阴暗潮湿的地方，也不应受阳光暴晒；

　　2、不宜靠近挥发性、腐蚀性等化学药品，以免造成腐蚀环境；

　　3、在显微镜工作时，样品上的残留液体、油污必须去净，如不慎沾污镜头，应立即擦净；

　　4、机械部分不要随意拆卸，以保证正常运转。

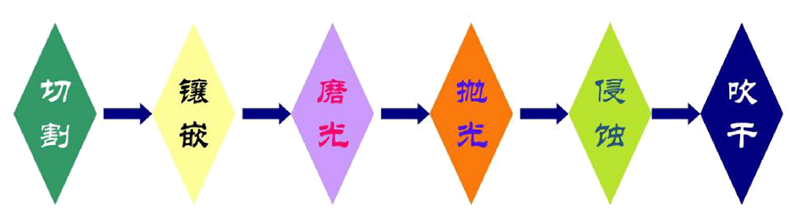

金相试样的制备

　　金相试样制备是通过切割、研磨、抛光等步骤使金属材料成为具备金相观察所要求的过程。

　　金相试样截取的方向、部位及数量应根据金属制造的方法、检验的目的、技术条件或双方协议的规定选择有代表性的部位进行截取。

金相试样切割机

最大切割截面：50x50mm

砂轮片规格：300x2x32mm

转速：2800r/min

电动机：Y90L-2，2.6kW，380V，50Hz

外形尺寸：740x465x390mm

金相试样镶嵌机

试样压制规格：Ф22、Ф30、Ф45x15mm

加热器规格：650W,220V,50Hz

外形尺寸：340x260x430mm

金相试样抛光机

抛盘直径：220mm

转速：1400r/min 900r/min（定制）

电源：220v 50Hz 380v 50Hz（定制）
